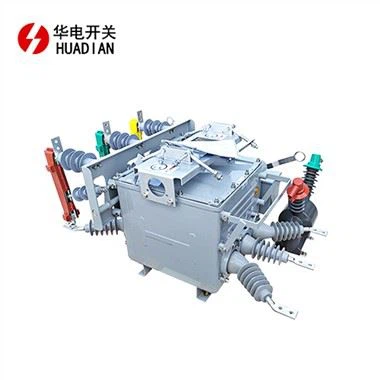

ZW43-12 Pemutus Sirkuit Vakum Luar Ruangan

Ikhtisar Pendahuluan Produksi: ZW43-12 Pemutus Sirkuit Vakum Luar Ruang terutama digunakan dalam tegangan pengenal 12kV, sistem distribusi daya AC tiga fase 50Hz. Menurut persyaratan konfigurasi khusus, ZW43-12 Pemutus Sirkuit Vakum Luar Ruangan dapat mewujudkan perlindungan arus berlebih,...

Kirim permintaan

perkenalan produk

Pengenalan Produksi

Ringkasan:

ZW43-12 Pemutus Sirkuit Vakum Luar Ruangan terutama digunakan pada tegangan pengenal 12kV, sistem daya distribusi AC tiga fase 50Hz. Menurut persyaratan konfigurasi khusus, ZW43-12 Pemutus Sirkuit Vakum Luar Ruangan dapat mewujudkan perlindungan arus berlebih, perlindungan penundaan arus berlebih, perlindungan pemutusan cepat dan perlindungan pembumian fase tunggal (perlindungan pembumian arus rendah) dan fungsi lainnya . ZW43-12 Pemutus Sirkuit Vakum Luar Ruangan mampu membuat koneksi yang andal dengan terminal FTU, dapat mencapai kendali jarak jauh, telemetri, komunikasi jarak jauh, penyetelan jarak jauh. Produk dapat memantau status pengoperasian peralatan secara online melalui GSM, CDMA, GPRS dan sistem transmisi lainnya. Ini adalah peralatan pilihan untuk otomatisasi jaringan distribusi.

Keadaan lingkungan:

Ketinggian tidak melebihi 2000m;

Suhu udara sekitar: -40 derajat ~ ditambah 45 derajat ;

Kecepatan angin tidak lebih dari 35m/s;

Tingkat Kontaminasi: Tingkat IV;

Situs instalasi: tidak mudah terbakar, bahaya ledakan, tempat korosi kimia;

Intensitas gempa tidak melebihi 8 derajat.

Spesifikasi

Parameter teknis utama pemutus sirkuit:

Tidak.	Barang	Satuan	Data
1	Tegangan Terukur	kV	12
2	Nilai Isolasi (1 menit frekuensi daya menahan tegangan)	kV	50
3	Nilai Isolasi (Impuls petir terukur menahan tegangan)	kV	95
4	Frekuensi Terukur	Hz	50
5	Nilai Saat Ini	A	630
6	Nilai Arus Pemutus hubung singkat	kA	16 / 20
7	Nilai Waktu Putus Arus hubung singkat	t	30
8	Urutan Operasi yang Dinilai	/	O-0.3s-CO-180s-CO
9	Arus Tertutup Terhubung Pendek (Puncak)	kA	40 / 50
10	Nilai Menahan Arus	kA	40 /50
11	Nilai Tahanan Arus Pendek-trem	kA	19 /20
12	Nilai Tegangan Operasi	V	AC 220/DC 220/DC24/DC24
13	Waktu berbuka penuh	s	Kurang dari atau sama dengan 0.125
	Nilai Waktu Berdiri Jangka Pendek	s	4
14	Resistansi Sirkuit Utama untuk Setiap Fase	μΩ	Kurang dari atau sama dengan 200
15	Seumur Hidup Mekanik	t	10000

Detail produksi

Garis besar produk dan dimensi pemasangan:

Satuan: mm）

china ZW43-12 Outdoor Vacuum Circuit Breaker factory

china ZW43-12 Outdoor Vacuum Circuit Breaker
