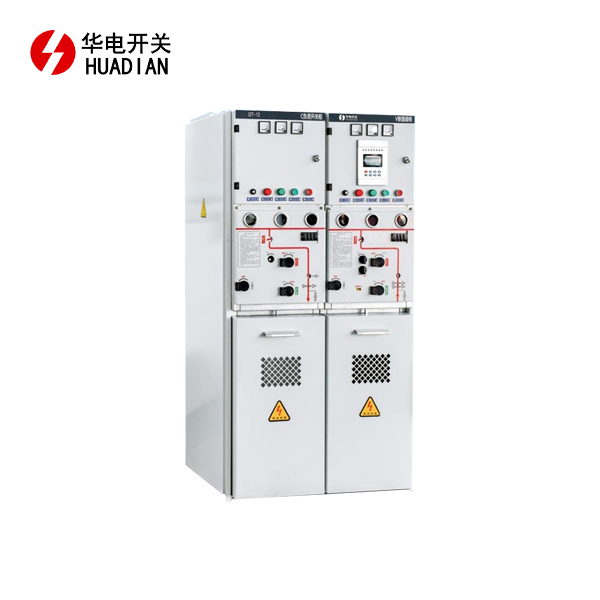

Unit utama cincin (RMU) adalah peralatan utama yang digunakan dalam jaringan distribusi tegangan menengah (biasanya 10kV atau 20kV), yang terutama digunakan untuk mewujudkan catu daya cincin, isolasi kesalahan dan distribusi beban listrik. Fungsi intinya adalah untuk meningkatkan keandalan catu daya dan memastikan bahwa jaringan dapat mengganti jalur dengan cepat jika terjadi kesalahan untuk menghindari pemadaman listrik skala besar. Berikut ini adalah prinsip operasi terperinci dan alur kerja kabinet jaringan cincin:
1. Struktur Dasar Unit Utama Cincin
◆ Unit utama cincin biasanya terdiri dari modul berikut:
◆ Unit yang masuk: Terhubung ke catu daya atas (seperti gardu atau saluran batang).
◆ Unit keluar: Terhubung ke beban yang lebih rendah (seperti transformator, jalur cabang).
◆ Busbar: Saluran konduktif yang menghubungkan saluran masuk dan keluar.
◆ Switchgear:
Sakelar beban: Sirkuit penghubung beban, tetapi tidak dapat memotong arus hubung singkat.
Sirkuit Breaker (Opsional): Dapat memotong arus sirkuit pendek untuk perlindungan.
Mengisolasi sakelar: mengisolasi sirkuit selama pemeliharaan, tanpa kemampuan memadamkan busur.
◆ Perangkat pelindung: seperti sekering (transformator perlindungan), unit perlindungan relai, dll.
◆ Media isolasi: gas (SF₆), padat (resin epoksi) atau isolasi udara.
2. Prinsip dasar catu daya cincin
Inti dari kabinet jaringan cincin adalah membangun jaringan listrik cincin tertutup untuk mencapai redundansi dan cadangan dengan memasok daya melalui beberapa sumber daya atau beberapa jalur. Proses operasinya adalah sebagai berikut:
(1) Mode catu daya normal
Daya memasuki lemari jaringan cincin dari dua arah atau lebih (misalnya, saluran masuk dan inlet B), tetapi biasanya hanya saluran masuk utama (misalnya, A) yang disediakan, dengan saluran masuk siaga (b) pada siaga panas.
Unit outlet mendistribusikan daya ke transformator atau garis bawahan, membentuk jaringan cincin (gambar di bawah):
Gardu a → cincin 1 → cincin 2 → cincin 3 → gardu b
Sakelar beban di unit utama cincin tetap tertutup untuk memastikan bahwa daya mengalir di sepanjang jalur cincin.
(2) isolasi dan switching kesalahan
Ketika bagian dari garis gagal (seperti sirkuit pendek kabel antara unit utama cincin 2 dan 3):
Deteksi kesalahan: Perangkat perlindungan (seperti perlindungan relai atau sekering) mendeteksi sinyal arus berlebih atau pendek.
Putuskan sambungan bagian kesalahan:
Sakelar beban unit utama cincin 2 dan 3 secara otomatis atau manual melakukan perjalanan untuk mengisolasi area kesalahan.
Catu daya jalur cadangan:
Catu daya dibalik dari gardu B hingga cincin utama unit 3 untuk mengembalikan catu daya beban di hilir unit utama cincin 2.
Saat ini, jaringan listrik menjadi:
Gardu a → cincin unit utama 1 → cincin unit utama 2 (isolasi bagian kesalahan)
Gardu b → cincin unit utama 3 → beban hilir unit utama cincin 2
(3) perbaikan dan pemeliharaan
Melepaskan sirkuit dengan sakelar isolasi memastikan keamanan personel pemeliharaan.
Kabinet induk cincin padat atau terisolasi dapat mengurangi ruang lingkup pemadaman listrik dan mewujudkan 'pemeliharaan tanpa henti'.
3. Fungsi Operasi Utama
| Fungsi | Pelaksanaan |
| Catu Daya Jaringan Ring | Loop tertutup dibentuk melalui desain saluran multi-insoming dan sakelar sakelar beban. |
| Isolasi kesalahan | Sakelar beban atau perjalanan pemutus sirkuit, dan bagian kesalahan dengan cepat dipotong bersamaan dengan perangkat perlindungan (sekering, relai). |
| Transfer beban | Secara manual atau otomatis beralih jalur jalur yang masuk (seperti beralih dari saluran yang masuk ke B jalur yang masuk). |
| Perlindungan Transformer | Sisi tegangan tinggi mengadopsi kombinasi "sakelar beban + sekering". Ketika hubung singkat terjadi, sekering berhembus untuk melindungi transformator distribusi. |
4. Skema Pengkabelan Khas
Skema kabel umum untuk lemari jaringan cincin meliputi:
Jaringan cincin tunggal: Jalur utama cincin, cocok untuk distribusi daya perkotaan umum.
Gardu A → rmu1 → rmu2 → rmu3 → gardu b
Jaringan Dual-Ring: Dua jaringan cincin independen, digunakan untuk persyaratan keandalan yang tinggi (seperti pusat data).
Radial: Unit utama cincin bertindak sebagai simpul cabang, memancarkan catu daya di berbagai arah.
5. Unit utama dan kabinet sakelar biasa
| Item perbandingan | Unit utama cincin | Kabinet sakelar biasa |
| Tujuan desain | catu daya jaringan cincin, isolasi kesalahan | distribusi dan kontrol daya garis tunggal |
| Kompleksitas struktural | Ganda input dan output berganda, desain modular | Struktur sederhana, fungsi tunggal |
| Keandalan Catu Daya | Tinggi (mendukung jalur yang berlebihan) | Rendah (tidak ada jalur cadangan) |
6.klusi
Unit utama Ring mencapai yang berikut melalui desain jaringan cincin dan konfigurasi sakelar yang fleksibel:
◆ Keandalan Catu Daya Tinggi: Isolasi cepat dan switching jalur jika terjadi kesalahan.
◆ Ekspansi Fleksibel: Desain modular memfasilitasi ekspansi atau transformasi kapasitas.
◆ Beradaptasi dengan lingkungan yang kompleks: Teknologi gas atau isolasi padat memastikan operasi luar/dalam ruangan yang stabil.
Inti dari operasinya adalah "desain loop tertutup, operasi loop terbuka", yang tidak hanya mempertahankan redundansi catu daya cincin tetapi juga menghindari masalah sirkulasi. Ini adalah perangkat yang sangat diperlukan untuk jaringan distribusi modern.
Apakah Anda ingin bantuan dengan pertanyaan tertentu? Beri tahu saya agar saya bisa membimbing Anda lebih jauh! E-mail:pannie@hdswitchgear.com.
