Switchgear KYN28,perangkat distribusi daya-tegangan menengah yang banyak digunakan di Tiongkok, telah menunjukkan keandalan yang tinggi selama pengoperasian-jangka panjang, namun beberapa masalah umum juga muncul. Berikut ini gambaran sistematis permasalahan tersebut dan solusinya:
I. Analisis Masalah Khas
1. Masalah Penurunan Kinerja dan Pelepasan Isolasi
Fenomena: Pelepasan sebagian, kondensasi atau kontaminasi pada permukaan isolasi yang menyebabkan rambat dan penuaan isolasi.
Penyebab:
Lingkungan pengoperasian yang lembab dan berdebu; kegagalan perangkat pemanas dan dehumidifikasi internal.
Bahan insulasi berkualitas buruk atau menua (seperti kotak kontak, ring, partisi SMC).
Perubahan jarak fase-ke-fase atau fase-ke-tanah setelah perakitan atau getaran.
Kasus Umum: Kotak kontak bawah pemutus sirkuit menjadi-area berisiko tinggi terjadinya pelepasan muatan listrik karena penumpukan kotoran, kelembapan, atau kerusakan mekanis.
2. Operasi Mekanis dan Kegagalan Saling Bertautan
Gejala: Kesulitan dalam memutar masuk dan keluar troli pemutus arus, torsi pengoperasian yang berlebihan pada sakelar pembumian, dan kemacetan atau kegagalan fungsi interlocking mekanis.
Penyebab:
Deformasi atau ketidaksejajaran rel pemandu; keausan rol troli.
Desain kompleks dari mekanisme interlocking; keausan, deformasi, atau korosi pada komponen.
Pengoperasian yang tidak benar menyebabkan deformasi komponen di bawah tekanan.
Risiko Utama: Kegagalan interlocking dapat menyebabkan kesalahan pengoperasian, seperti menutup pemutus sirkuit dengan sakelar grounding dalam keadaan hidup atau membuka/menutup sakelar grounding saat ada beban.
3. Kenaikan Suhu Berlebihan dan Sambungan Terlalu Panas
Gejala: Kenaikan suhu pada kontak bergerak dan stasioner, sambungan busbar, sambungan kabel, dll., melebihi standar (misalnya GB/T 11022).
Penyebab:
Tekanan kontak yang tidak memadai, keausan atau oksidasi pada lapisan perak.
Baut longgar, peningkatan resistensi kontak.
Arus beban yang besar atau adanya harmonik memperburuk pemanasan.
Ventilasi yang buruk dan pembuangan panas di dalam kabinet.
4. Kerusakan Mekanisme Katup
Gejala: Ketika kereta tangan dipindahkan, katup gagal menutup secara otomatis dan andal, sehingga kontak stasioner berenergi terbuka; ketika kereta tangan digerakkan, katup macet dan tidak dapat terbuka secara normal.
Penyebab:
Kelelahan, deformasi, atau kerusakan pegas katup.
Mekanisme hubungan transmisi macet atau terlepas.
Deformasi penyekat katup, mengganggu kabinet atau kereta tangan.
5. Gangguan Sirkuit dan Komponen Sekunder
Gejala: Relay proteksi tidak berfungsi/tidak berfungsi, lampu indikator tidak menyala, motor penyimpan energi rusak, kontak konektor sekunder buruk.
Penyebab:
Insulasi rusak atau kabel longgar pada kabel sekunder.
Kualitas buruk atau ketidaksejajaran sakelar mikro, sakelar batas, atau kontak tambahan.
Oksidasi atau deformasi pin pada konektor sekunder kereta tangan (konektor penerbangan), atau ketidaksejajaran.
Lingkungan lembab menyebabkan korosi pada blok terminal dan relay.
6. Lima-Kegagalan Fungsi Perlindungan
Gejala: Selain kegagalan interlocking mekanis, sirkuit interlocking listrik juga gagal, seperti indikator hidup (LED) tidak berfungsi yang menyebabkan kegagalan fungsi sakelar grounding interlocking paksa.
Penyebab:
Sensor langsung rusak atau unit tampilan rusak.
Elektromagnet interlocking rusak atau listrik mati.
Desain atau pengkabelan lima{0}}rangkaian logika proteksi salah.
7. Kondensasi dan Korosi
Gejala: Terjadi pengembunan pada dinding bagian dalam kabinet dan pada permukaan komponen; bagian logam (seperti baut dan rel pemandu) menimbulkan korosi.
Penyebab:
Perbedaan suhu yang besar, kelembapan tinggi, dan ventilasi buruk.
Kompartemen kabel di bagian bawah kabinet tidak tersegel dengan baik, sehingga kelembapan dapat meresap dari parit kabel.
Pemanas rusak atau pengontrol kondensasi tidak berfungsi.
II. Solusi Sistematis dan Strategi Pemeliharaan
1. Peningkatan Manajemen Isolasi
Perawatan Rutin:
Secara teratur (misalnya, setiap tahun) gunakan pencitraan termal inframerah untuk memeriksa distribusi suhu keseluruhan di dalam kabinet dan mengidentifikasi titik panas lokal.
Selama pemeliharaan pemadaman listrik, bersihkan permukaan komponen insulasi dan periksa apakah ada tanda pelepasan, retakan, atau kerusakan. Berikan perhatian khusus pada kotak kontak, bushing, dan partisi.
Gunakan kunci momen untuk memeriksa dan mengencangkan semua baut sambungan sirkuit utama hingga torsi yang ditentukan.
Peningkatan Teknis:
Ganti dengan bahan isolasi-berkualitas tinggi,-tahan busur, dan-anti air (seperti DMC, resin epoksi).
Di area lembab, tingkatkan kapasitas dehumidifikasi kabinet (misalnya, tingkatkan daya pemanas, optimalkan tata letak pemanas, pastikan pengontrol suhu dan kelembapan berfungsi dengan baik).
Untuk lemari lama, pertimbangkan untuk menerapkan lapisan anti-flashover (RTV) pada area insulasi kritis.
2. Overhaul Sistem Mekanik dan Interlocking
Penyesuaian dan Pelumasan:
Sejajarkan rel pemandu kereta tangan untuk memastikannya lurus dan konsentris. Ganti roller dan bearing yang aus.
Lumasi semua bagian yang berputar dan geser pada mekanisme yang saling mengunci dengan gemuk khusus-bersuhu rendah.
Operasikan mekanisme interlocking secara manual berulang kali untuk memeriksa kelancaran pengoperasian dan kebenaran logikanya.
Penggantian Komponen: Segera ganti batang penghubung, lengan engkol, pegas, dan komponen penting lainnya yang cacat atau aus. Disarankan untuk menggunakan suku cadang asli atau-spesifikasi tinggi.
3. Penanganan Masalah Overheating Secara Komprehensif
Perawatan Permukaan Kontak:
Selama pemeliharaan pemadaman listrik, periksa kontak bergerak dan stasioner dari adanya luka bakar. Luka bakar ringan dapat dihaluskan dengan amplas halus dan dilapisi dengan pasta konduktif khusus; luka bakar yang parah memerlukan penggantian.
Periksa dan pastikan tekanan pegas kontak memenuhi persyaratan teknis pabrikan.
Peningkatan Pemantauan:
Untuk sirkuit penting atau lemari-beban tinggi, pasang sistem pemantauan suhu online nirkabel untuk memantau suhu titik-titik penting seperti kontak secara real-time.
4. Perawatan Khusus Mekanisme Katup
Jadikan pengujian pengoperasian katup sebagai item inspeksi wajib untuk setiap pengoperasian kereta tangan.
Periksa elastisitas dan integritas pegas katup; ganti pegas yang lelah.
Sesuaikan mekanisme transmisi katup untuk memastikan pergerakannya terkoordinasi dan sinkron dengan kereta tangan, tanpa macet.
5. Peningkatan Keandalan Sirkuit Sekunder
Kencangkan kabel blok terminal sekunder secara teratur dan periksa apakah penandaan kabel jelas dan tidak rusak.
Uji status hidup/mati dan keakuratan pemasangan semua sakelar mikro, sakelar batas, dan kontak bantu.
Bersihkan konektor sekunder kereta tangan, periksa pin, dan pastikan pemasangan dan pelepasan berjalan lancar dengan kontak yang andal.
Periksa kondisi resistansi dan insulasi motor penyimpan energi dan kumparan penutup/pembukaan.
6. Verifikasi Reguler Lima-Fungsi Pembuktian
Patuhi logika "lima{0}}bukti" dalam pengujian operasi simulasi, yang memverifikasi tidak hanya interlock mekanis namun juga efektivitas sirkuit interlocking listrik (seperti saklar grounding interlocking tampilan garis langsung).
Kalibrasi secara teratur-perangkat dan sensor tampilan saluran langsung.
7. Pengendalian dan Penyegelan Lingkungan
Pastikan penutup tahan api pada sambungan lantai kompartemen kabel dan kabinet terpasang erat untuk mencegah masuknya uap air dan hewan kecil.
Periksa dan pelihara bukaan ventilasi dan penyaring debu pada bagian atas kabinet.
Pastikan unit pemanas dan penurun kelembapan selalu dalam kondisi pengoperasian otomatis dan efektif, terutama melakukan pemeriksaan khusus sebelum musim hujan dan musim dingin.
AKU AKU AKU. Rekomendasi Manajemen
1.Standarisasi prosedur pengoperasian: Perkuat pelatihan personel, larang keras pengoperasian paksa, dan selidiki penyebabnya terlebih dahulu jika pengoperasian sulit.
2.Meningkatkan strategi pemeliharaan: Menerapkan strategi pemeliharaan berbasis kondisi, menggabungkan pengujian pencegahan (seperti resistansi loop, resistansi isolasi, tegangan tahan, dan pengujian pelepasan sebagian) dengan data pemantauan online untuk mengembangkan rencana pemeliharaan yang disesuaikan.
3. Manajemen suku cadang: Simpan suku cadang yang kritis dan mudah rusak (seperti kontak, pegas, sakelar mikro, dan pemanas) untuk mempersingkat waktu perbaikan kesalahan.
4.Peningkatan teknologi: Untuk-switchgear yang ditugaskan lebih awal dan memiliki masalah yang signifikan, pertimbangkan renovasi menyeluruh atau penggantian dengan switchgear model baru.
Melalui analisis sistematis di atas, pemeliharaan yang ditargetkan, dan peningkatan teknis, keandalan operasional dan masa pakai switchgear KYN28 dapat ditingkatkan secara signifikan, sehingga memastikan pengoperasian jaringan listrik yang aman dan stabil.
Hubungi kami

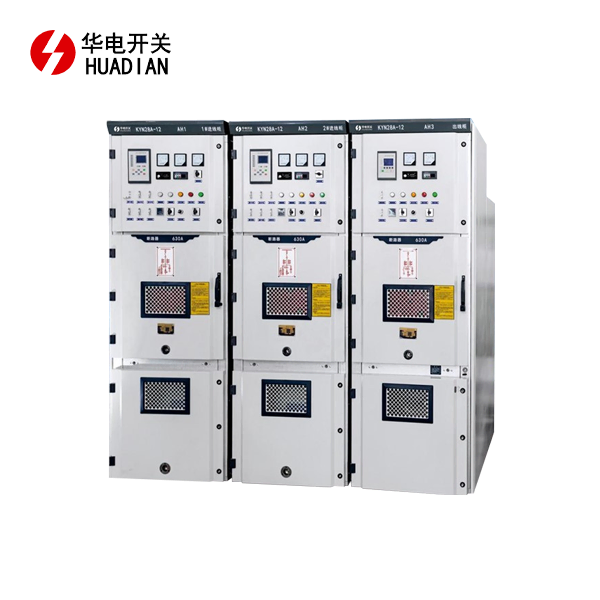

Shaanxi Huadian, sebagai produsen peralatan listrik, memproduksi switchgear KYN28, yang memiliki aplikasi tertentu di industri. Ini menampilkan skema interlocking mekanis dan interlocking listrik yang matang dan andal untuk mencegah kesalahan pengoperasian. Desain kabinet sepenuhnya mempertimbangkan pelepasan tekanan dan panduan gangguan busur internal, memastikan bahwa energi dilepaskan melalui saluran yang telah ditentukan sebelumnya, melindungi operator dan peralatan di sekitarnya. Untuk informasi lebih lanjut, silakan hubungi kami:pannie@hdswitchgear.com.
