ZN63(VS1) adalah salah satu model pemutus sirkuit vakum tegangan-dalam ruangan yang paling umum di Tiongkok.Mekanisme pengoperasiannya biasanya mengadopsi mekanisme penyimpanan energi pegas, dan elektromagnet kumparan pembuka dan penutup adalah "saklar pemicu listrik" yang mengontrol pelepasan energi pegas dan mewujudkan operasi pembukaan dan penutupan.
I. Komposisi Struktural
Kumparan pembuka dan penutup memiliki struktur yang mirip, keduanya merupakan elektromagnet DC tipe solenoid-, yang sebagian besar terdiri dari bagian-bagian berikut:
Inti Besi (Inti Besi Stasioner): Terbuat dari bahan magnetik lunak (seperti lembaran baja silikon atau baja karbon rendah-), dipasang pada rangka, merupakan komponen utama sirkuit magnetik.
Kumparan (Kumparan Eksitasi): Gulungan yang terbuat dari kawat tembaga berinsulasi yang dililitkan pada rangka. Resistansi kumparan biasanya puluhan hingga lebih dari seratus ohm (nilai umum adalah ≈44Ω, ≈88Ω, ≈220Ω, dll.), dengan tegangan pengenal seperti DC110V dan DC220V. Kumparan memiliki perlindungan insulasi eksternal dan tanda (seperti "Tertutup" dan "Terbuka").
Armature (Inti Besi Bergerak): Juga terbuat dari bahan magnet lunak, terletak di dalam kumparan, dapat bergerak secara aksial. Ini adalah objek langsung dari gaya elektromagnetik.
Pegas Reaksi: Biasanya pegas kompresi, dipasang pada atau di sekitar ekor jangkar. Fungsinya adalah:
Untuk koil penutup: Mempertahankan armature pada posisi reset saat tidak diberi energi; membantu armature diatur ulang dengan cepat setelah operasi penutupan.
Untuk kumparan pembuka: Memberikan gaya yang berlawanan dengan gaya elektromagnetik, memastikan pemutus sirkuit tetap tertutup ketika tidak ada sinyal pembuka yang diterima; mengatur ulang armature setelah dibuka.
Batang dorong atau batang penggerak: Terhubung secara kaku ke jangkar. Saat jangkar tertarik, batang dorong bergerak maju, membenturkan atau mendorong perangkat pengunci atau membuat setengah-poros mekanisme operasi tersandung, sehingga melepaskan energi pegas penyimpan energi dan menyelesaikan operasi.
Yoke/Carcass: Membentuk rangkaian magnet lengkap dan berfungsi sebagai penopang mekanis dan pelindung kumparan dan inti.
II. Prinsip Kerja (Inti: Elektromagnetisme → Gaya Magnet → Pemicu Mekanis)
Prinsip kerjanya dapat diringkas sebagai rantai konversi "elektromagnetik-mekanis". Berikut detail proses penutupannya sebagai contoh (proses pembukaan simetris sempurna):
Status Persiapan:
Pemutus sirkuit dalam keadaan terbuka, dan pegas penutup diberi energi (melalui pengoperasian motor atau manual).
Angker kumparan penutup berada dalam posisi ditarik kembali di bawah aksi pegas balik, dan batang dorong belum menyentuh kait penutup mekanisme.
Rangkaian penutup dalam keadaan terbuka.
Eksitasi Elektrifikasi:
Ketika perintah penutupan diterima (misalnya, sinyal dari perangkat proteksi atau penekanan tombol manual), rangkaian penutup dihubungkan, dan arus searah mengalir melalui kumparan penutup.
Arus menghasilkan medan magnet melingkar yang kuat di sekitar kumparan.
Sirkuit Magnetik dan Pembangkitan Daya Tarik:
Medan magnet membentuk rangkaian magnet tertutup melalui inti besi, celah udara (antara kumparan dan jangkar), jangkar, dan selubung luar.
Menurut prinsip elektromagnetik, medan magnet akan memberikan gaya tarik menarik (tarikan elektromagnetik) pada bahan magnet (angker) yang ada di dalamnya. Besarnya gaya ini berhubungan dengan kuadrat arus, jumlah putaran kumparan, struktur sirkuit magnet, dll., dan desain harus cukup untuk mengatasi tekanan dan hambatan gesekan pegas reaksi.
Aksi Mekanis dan Pemicuan:
Di bawah gaya tarik elektromagnetik yang kuat, jangkar dengan cepat ditarik ke arah inti besi, bergerak dalam gerakan aksial linier.
Batang penekan, yang terintegrasi dengan jangkar, kemudian dengan kuat membentur kait penutup (atau setengah-poros penutup) mekanisme pengoperasian.
Dampak ini melepaskan kait yang semula mengunci pegas penutup (atau kait penutup) (umumnya dikenal sebagai "tersandung").
Pelepasan Energi dan Penyelesaian Operasi:
Setelah kait dilepaskan, energi yang tersimpan dari pegas penutup segera dilepaskan, mendorong hubungan transmisi pemutus sirkuit dan batang tarik isolasi, menyebabkan kontak bergerak dari pemutus vakum bergerak cepat ke atas dan menutup dengan kontak stasioner, menyelesaikan operasi penutupan.
Mengatur ulang:
Setelah perintah penutupan berakhir (biasanya sinyal pulsa pendek, kira-kira puluhan hingga ratusan milidetik), kumparan tidak-energinya, dan medan magnet menghilang.
Kekuatan pegas balik mendorong jangkar dan batang dorong kembali ke posisi awal, mempersiapkan operasi berikutnya.
Proses trippingnya persis sama, hanya saja objek pemicunya adalah kait tripping, dan energi pegas tripping (atau pegas tekanan kontak) dilepaskan untuk memisahkan kontak yang bergerak.
AKU AKU AKU. Fitur Utama dan Tindakan Pencegahan
Pengoperasian{0}}waktu yang singkat:Kumparan penutup dan tripping dirancang untuk pemberian energi sesaat (biasanya<1 second). Prolonged energization will cause overheating and burnout. A reliable self-cutting device must be included in the control circuit.
Persyaratan Catu Daya:Catu daya pengoperasian DC diperlukan. Tegangan harus berada dalam kisaran 85%-110% dari nilai pengenal untuk pengoperasian yang andal. Tegangan yang tidak mencukupi dapat mengakibatkan daya hisap yang tidak mencukupi ("kegagalan pengoperasian"), sedangkan tegangan yang berlebihan dapat membakar koil atau menyebabkan gaya tumbukan yang berlebihan.
Koordinasi Mekanisme:Elektromagnet itu sendiri hanya memberikan gaya "pemicuan"; daya penutupan dan tripping sebenarnya berasal dari-energi yang tersimpan di pegas. Oleh karena itu, ini adalah elemen kendali, bukan sumber listrik.
Posisi Khas dalam Mekanisme VS1:Dalam mekanisme yang dioperasikan pegas tipe VS1, kumparan penutup biasanya disusun secara horizontal, berdampak pada setengah poros penutup; kumparan tripping dapat disusun secara horizontal atau vertikal, sehingga berdampak pada unit trip atau setengah-poros.
Kesalahan Umum:
Coil Burnout: Sebagian besar disebabkan oleh saklar bantu yang tidak diaktifkan, menyebabkan koil tetap berenergi untuk waktu yang lama.
Kegagalan untuk beroperasi:Disebabkan oleh tegangan catu daya yang rendah, korsleting atau terbuka pada kumparan, gangguan jangkar, pegas balik yang terlalu kencang, atau mekanisme penguncian yang tidak fleksibel.
Kesalahan pengoperasian:Beroperasi pada saat yang tidak seharusnya, kemungkinan disebabkan oleh keausan pada kait pengunci, masalah isolasi pada sirkuit sekunder yang mengakibatkan pemberian energi secara tidak disengaja, dll.
Ringkasan
Elektromagnet koil pembuka dan penutup pemutus sirkuit vakum ZN63(VS1) pada dasarnya adalah aktuator elektromagnetik presisi yang mengubah energi listrik menjadi gaya tumbukan mekanis linier, yang dikendalikan oleh arus. Fungsi intinya adalah memicu sistem penguncian mekanisme yang dioperasikan pegas secara akurat dan andal, sehingga mengontrol pelepasan energi pegas besar yang disimpan sesuai instruksi, yang pada akhirnya mencapai pembukaan dan penutupan kontak pemutus sirkuit dengan cepat. Strukturnya sederhana namun memerlukan keandalan yang tinggi, menjadikannya penghubung penting dalam memastikan pemutus sirkuit menjalankan perintah perlindungan dan kontrol dengan benar.

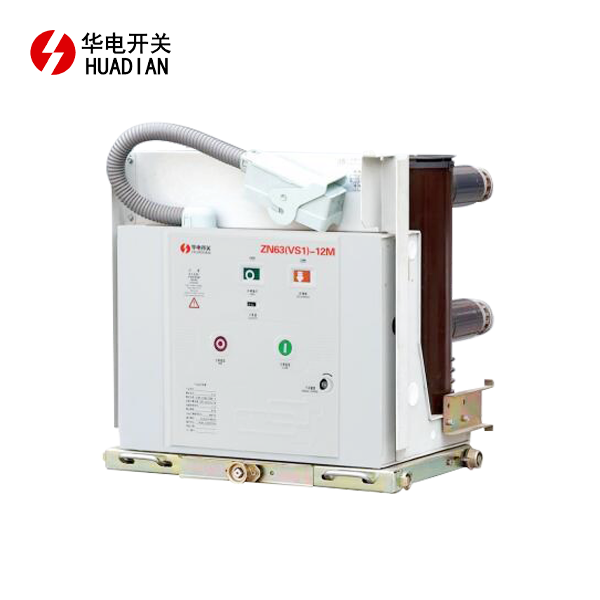

Pemutus sirkuit vakum Shaanxi Huadian memiliki mekanisme yang tertutup sepenuhnya, dioperasikan-pegas-bebas perawatan, atau magnet permanen, menawarkan kecepatan buka dan tutup yang cepat dengan dispersi waktu minimal. Mereka menggunakan-pengganggu vakum berkualitas tinggi, menjaga tingkat vakum seumur hidup tanpa perawatan. Pemutus sirkuit ini memiliki kapasitas pemutusan yang kuat dan-tahan ledakan serta bebas polusi-. Pertanyaan dipersilakan.
